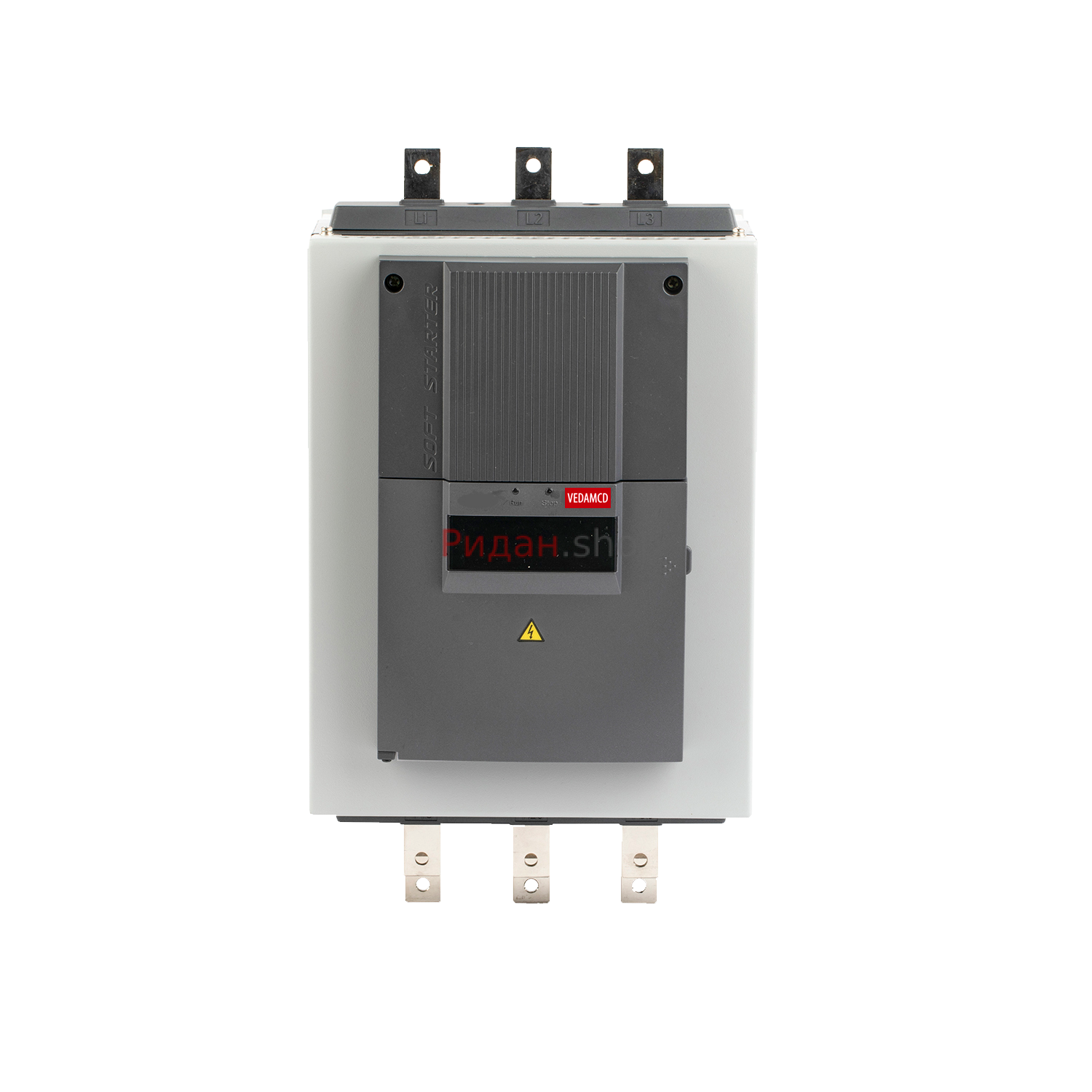

УПП MCD 2, 22 кВт, 3x380 В
- Бренд - VEDA MC;
- Производитель - Россия;
- Iном - 45 А;
- P - 22 кВт;
- Uпит - 3x380 В;
- IP - 20;
- Панель управления - Цифро-буквенный дисплей;
- Входы - 4 DI, 1 AI;
- Выходы - 2 реле;
- Протокол связи - не поддерживает;
- ВхШхГ - 310х172х194 мм;
- байпас - встроенный;
- метод регулирования - плавный пуск;
- напряжение управления - 220 В;
Серия MCD2 – универсальное устройство плавного пуска для двигателей мощностью от 7,5 до 450 кВт. Работает с трехфазны - ми двигателями напряжением питания 3х380В, имеет напряже - ние управления 220В. Для работы в промышленных сетях УПП MCD2 имеет в зависимости от модификации встраиваемый интерфейс RS-485 (Modbus RTU), дополнительный аналоговый выход, удобный пульт оператора с кнопками. Данная серия обеспечивает плавный пуск и останов электро - двигателя, имеет расширенные защитные функции. MCD2 имеет четыре программируемых цифровых входа, 3 релейных выхода, 1 аналоговый вход (термистор). Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом. Устройство имеет расширенные функции: форсированный пуск, кривые разгона для насоса.
|
Входные характеристики сети питания |
|
|
Номинальное напряжение |
3х380 В, АС (от –15 до +10 %) |
|
Номинальная частота |
50/60 Гц |
|
Номинальное напряжение цепи управления |
220 В перем.тока |
|
Основные функции |
|
|
Байпас |
Внешний |
|
Количество пусков в час |
3-6 раз в час |
|
Дополнительный аналоговый выход |
1* |
|
Сетевые протоколы |
Modbus RTU (RS-485), в зависимости от модификации |
|
Защитные функции |
Защита от короткого замыкания |
|
Защита от перегрузки двигателя |
|
|
Защита от превышении времени пуска |
|
|
Защита от просадки напряжения |
|
|
Защита от неправильного чередования фаз |
|
|
Защита от замыкания на землю |
|
|
Защита от перенапряжения |
|
|
Защита от перегрева тиристоров |
|
|
Таймаут при обмене данных |
|
|
Асимметрия тока |
|
|
Управление насосом |
Специальные рампы разгона и торможения |
|
Допустимые перегрузки |
75-150 % в течение 10 с |
|
Цифровые входы |
4 программируемых |
|
Релейные выходы |
3 реле |
|
Аналоговые вход |
1 (термистор) |
|
Окружающая среда, исполнение |
|
|
Температура эксплуатации |
От 0 до +50 °С |
|
Влажность |
Допускается эксплуатация преобразователей при относительной влажности 95 % и температуре +25 °С |
|
Температура хранения |
От –10 до +50 °С |
|
Степень защиты |
IP20 |
|
Высота над уровнем моря |
2000 м |
