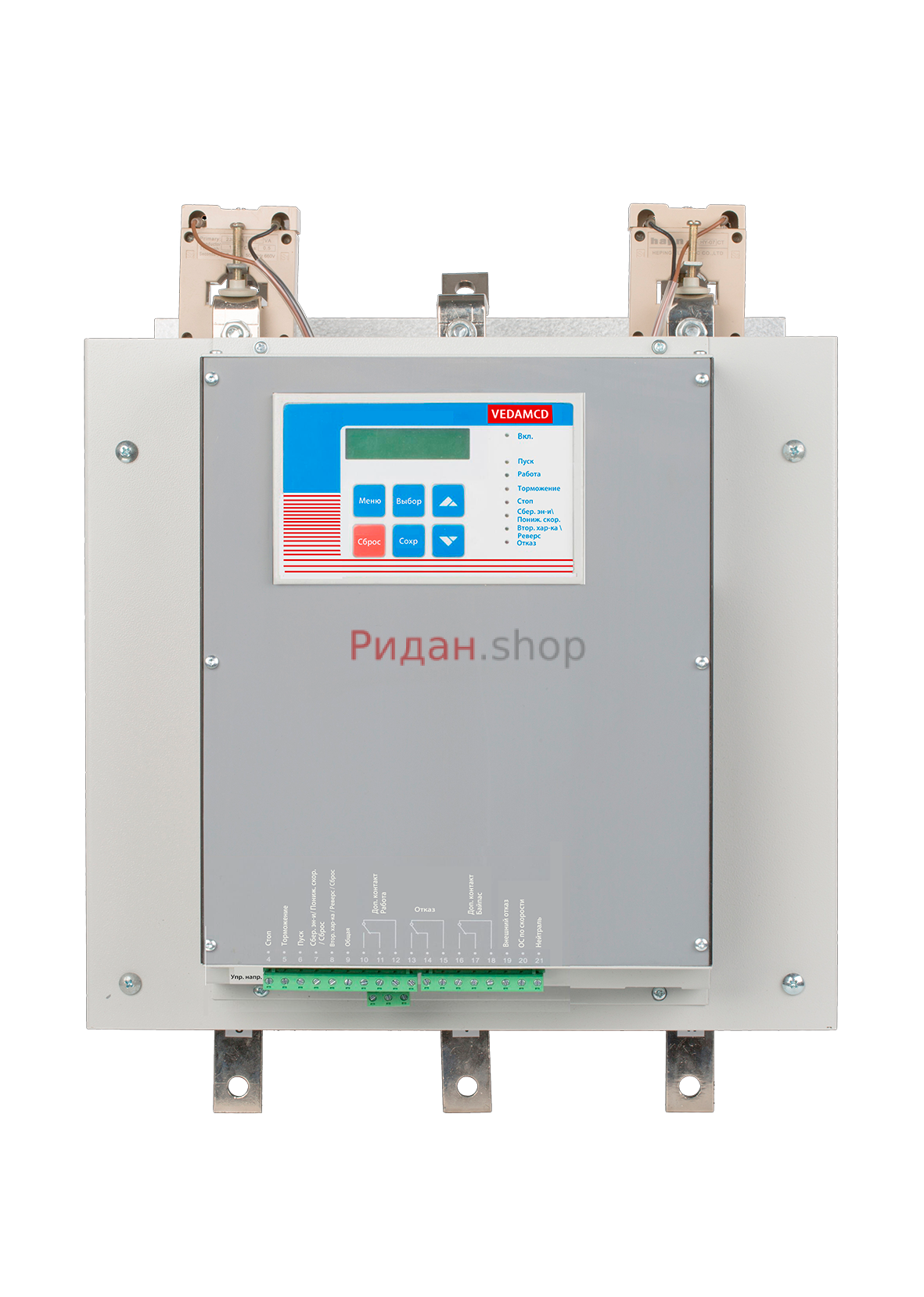

Входные характеристики сети питания (R, S, T/L, N)

Напряжение питания

380, 690В ±10%

Частота

50/60 Гц ± 4 Гц

Питание управления

220-240В±10%

Входы и выходы управления

220-240В±10%

Нагрузка

3-х фазный, асинхронный двигатель с короткозамкнутым ротором

Рабочая температура

от 0°С до 50°С

Максимальное количество запусков в час

30

Ток полной нагрузки УПП

Ток полной нагрузки стартера 18~840 А

Ток полной нагрузки двигателя

Ток при полной нагрузке двигателя 50%-100% FLC пускателя

Параметры пуска/останова

Кривые управления насосом

6 выбираемых на месте кривых, предотвращающих избыточное давление во время пуска и гидравлический удар во время останова

Продолжительность импульса запуска

Импульс 80% Un в течение регулируемого времени 0-1 секунды для запуска нагрузок с высоким трением.

Начальное напряжение

10%-50% Un

Ограничение по току

100–400 % полной нагрузки двигателя

Время разгона

1-30 секунд

Время торможения

1-30 секунд

Вторая характеристика пуска

Вторичные характеристики пуска и остановки

для начального напряжения, предела тока, времени разгона и замедления, тока полной нагрузки двигателя.

Энергосбережение

активируется, когда двигатель в течение длительного времени находится под небольшой нагрузкой.

Крутящий момент на малой скорости

максимальный крутящий момент, создаваемый при работе двигателя на 1/6 номинальной скорости в течение максимум 30 секунд.

Линейное ускорение

12 выбираемых кривых – определяют режим пуска для улучшения линейности разгона.

Защитные функции

Превышение количества пусков в час

определяет максимально допустимое количество пусков в течение

«периода пуска». Диапазон 1–10 пусков в период пуска 1–60 минут.

Блокировка пуска

предотвращает пуск в течение переменного периода от 1 до 60 минут после того, как указано слишком много запусков.

Длительное время пуска (защита от блокировки ротора)

УПП отключается, если полная скорость двигателя не достигается в течение максимального времени пуска 1-30 секунд

Электронный предохранитель

Отключает УПП за 1 цикл при 850% во время пуска и 200-850% во время работы

Электронная перегрузка (I2t)

регулируется в диапазоне 75–150 % от полной нагрузки двигателя.

Кривая перегрузки двигателя может быть выбрана путем установки времени срабатывания на уровне 500 % в течение 1–10 секунд.

Низкий ток

УПП срабатывает, когда ток падает ниже 20%-90% ln, задержка по времени 1-40 секунд

Пониженное напряжение

УПП срабатывает при падении напряжения сети ниже 120-600В с задержкой 1-10 секунд.

Перенапряжение

УПП срабатывает при повышении напряжения сети выше 150-750В, задержка по времени 1-10 секунд

Обрыв фазы (пониженная/повышенная частота)

УПП отключается при обрыве 1 или 2 фаз и когда частота составляет ±4 Гц от номинальной частоты.

Чередование фаз

УПП отключается при неправильной последовательности фаз

Длительное время работы на малой скорости

УПП отключается, если работает на малой скорости более 30 секунд.

Неправильное подключение

Предотвращает запуск, если двигатель неправильно подключен к пускателю.

КЗ в тиристоре

Предотвращает запуск при коротком замыкании одного или нескольких тиристоров.

Перегрев радиатора

УПП отключается, когда температура радиатора поднимается выше 85 °С

Внешняя неисправность

Упп отключается при замыкании внешнего контакта на 2 секунды

Тиристорная защита

металл оксидные варисторы (MOV) и снабберные цепи

Аналоговый ввод/вывод

ввод сигнала перегрева двигателя, вывод аналоговых сигналов тока двигателя
