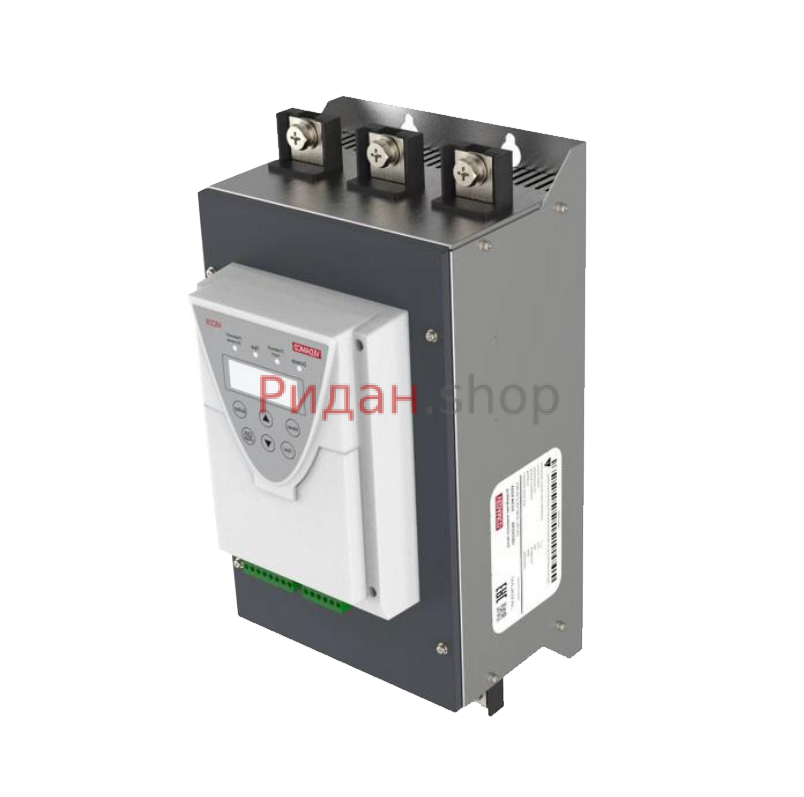

УПП MCD5, 15 кВт, 3х380 В
- Бренд - VEDA MC;
- Производитель - Россия;
- Iном - 30 А;
- P - 15 кВт;
- Uпит - 3x380 В;
- IP - 20;
- Панель управления - цифро-буквенный дисплей;
- Входы - 3 DI;
- Выходы - 1АО, 2 реле;
- Протокол связи - RS-485 ModBus RTU;
- ВхШхГ - 278х150х158 мм;
- кнопка "Пуск" - с кнопкой;
- байпас - встроенный;
- метод регулирования - плавный пуск и останов;
- напряжение управления - 220 В;
Серия MCD5 – универсальное и компактное устройство плавного пуска со встроенным байпасом для двигателей мощностью от 7,5 до 450 кВт. Оно работает с трехфазными двигателями напряжением питания 3х380В и 3х690В, имеет напряжение управления 220В. Для работы в промышленных сетях УПП MCD5 снабжен интерфейсом RS-485 (Modbus RTU) и удобным пультом оператора с кнопками.
Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет расширенные защитные функции. MCD5 включает в себя 3 программируемых цифровых входа, 2 релейных выхода, 1 аналоговый выход. Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом. Устройство имеет расширенные функции: форсированный пуск, кривые разгона.
Входные характеристики сети питания | |
Номинальное напряжение | 380 В, AC, ±15%/ 690 В, AC, ±15% |
Номинальная частота | 50/60 Гц |
Номинальное напряжение цепи управления | 220 В, AC |
Основные функции | |
Байпас | Встроенный |
Время пуска | 1-120 с |
Время останова | 1-120 с |
Режим управления | Линейно изменяющееся напряжение |
Линейно изменяющийся ток | |
Режим ограничения тока | |
Сетевые протоколы | Modbus RTU (RS-485) |
Защитные функции | Перегрузка по току |
Перегрев модуля | |
Таймаут пуска | |
Обрыв фазы системы | |
Перенапряжение | |
пониженное напряжение | |
Пониженное напряжение | |
Защита от перегрузки | |
Дисбаланс напряжения | |
Допустимые перегрузки | 150-600% Ie |
Цифровые входы | 3 Непрограммируемых |
Релейные выходы | 2 реле |
Аналоговые выход | 1 канал 4-20 мА / 0–10 В |
Окружающая среда, исполнение | |
Температура эксплуатации | от -10 °C - до + 40 °C |
Влажность | Ниже 95 % отн. влажности, без конденсации |
Температура хранения | от -40 °C - до + 70 °C |
Степень защиты | IP20 |
Высота над уровнем моря | 1000 м |
